спутниковое телевидение Alcad BS-100 Розетка F-конектор, фильтр (оконечная) для эфирного и спутникового ТВ, затухание 1дб.
C040741 ALCAD СПУТНИКОВОЕ и IP-TV ОБОРУДОВАНИЕ / Элементы кабельного монтажа / Кабель, коннектор, переходники, розетки, грозозащита

спутниковое телевидение

Описание

Комплект розетки Alcad BS-100 (оконечный). Потери на выходе в диапазоне 1,0 дБ. Для использования в эфирной и спутниковой кабельной сети. Два выхода для подключения ТВ и SAT приемника. Механизм розетки Alcad содержит фильтр SAT-TV, для разделения сигналов эфирного и спутникового ТВ. В механизм розетки BS-100 Alcad на гнезде SAT смонтирован F-разьем.
Сигнал для питания и сигнал управления DiSEqC транслируется на один выход.
Стандартные габаритные размеры позволяют использовать данный комплект Alcad в одной панели с электро-установочными изделиями многих европейских фирм.

Комплект состоит:
- механизм Alcad BS-100 фильтр, F-конектор
- накладка для антенной розетки Alcad
- корпус для наружной установки
Производитель:
Испания

Технические характеристики BS-100 Alcad


Диапазон на выходе 1 (IEC -папа): 5-862 мГц
Диапазон на выходе 2 (IEC -мама): 930-2400 мГц
Потери на выходе в диапазоне ТВ: 1,0 дБ
Потери на выходе в диапазоне SAT: 1,2 дБ

Потери на проход (2):
Развязка между выходами (4) ТВ / SAT: >140,0 дБ / >14,0 дБ
Рассогласование по входам ТВ / SAT: >14,0 дБ / >10,0 дБ



ПРИМЕЧАНИЕ:

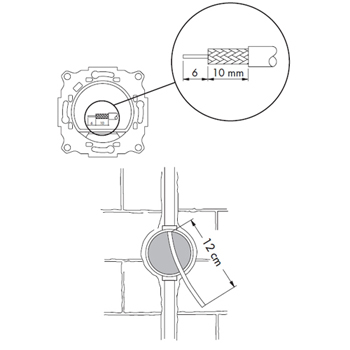

1. Для удобства монтажа и обеспечения надежного соединения используйте коаксиальный кабель стандартных размеров (внешним диаметром от 5 до 7 мм).
2. Учтите что коаксиальный кабель низкого качества может свести на нет все преимущества от применения качественных розеток.
3. Следите за направлением подключения коаксиального кабеля к розетке (вход и выход имеет соответствующую маркировку на корпусе розетки в виде стрелок).
4. Розетки всех серий, и оконечная от проходной розетки внешне отличаются только маркировкой, выбитой на корпусе розетки с лицевой стороны.
5. Проверяйте надежность крепления оплетки коаксиального кабеля к корпусу механизма.

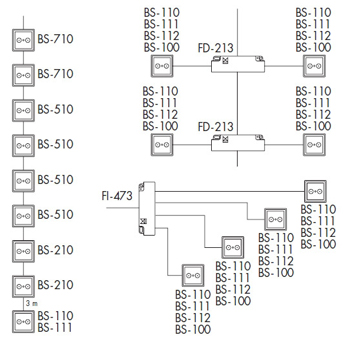

6. Выходные гнезда согласно схеме на данный тип розеток
