Модель NetLine 200S+.
Тюнер и демодулятор: Стандарт: DVB-S2 (обратно совместим с DVB-S)
Входной разъём: Тип F, IEC 169-24, female
Входное сопротивление: 75 Ом
Уровень входного сигнала: −65 dBm min ...−20 dBm max
Диапазон частот: 950—2150 MHz
Символьная скорость: 1—45 Mbps
Тип демодуляции: QPSK (DVB-S), 8PSK (DVB-S2)
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S);
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2)
Поддержка DiSEqC: 1.0/1.1/1.2, USALS
Параметры питания LNB: вертикальная поляризация: +13V,
горизонтальная поляризация: +18V; ток: до 400 mA

GPRS-модем: Стандарты: GPRS multi-slot class 10, GPRS mobile station class B
Диапазон частот: 900/1800/1900 MHz
Скорость передачи данных: до 85.6 Kbit/s
Излучаемая мощность: 2 W (900 MHz), 1 W (1800/1900 MHz)
Управление: через AT-команды (GSM 07.07, 07.05 и собственный расширенный набор)

Блок питания: Блок питания: 85—265 V, 50/60 Hz
Выходное напряжение/ток: 7.5 V/2 A (до 2.5 A при кратковременной нагрузке)

Общие характеристики: Интерфейс подключения к компьютеру: USB 2.0 (Hi-Speed USB)
Условия эксплуатации: Температура +5...+30° C, влажность 10—90%, без конденсации
Условия хранения: Температура: −20...+50°С. Влажность: 5—95%, без конденсации*
Поддержка ОС: Microsoft Windows XP/Vista/7; GNU/Linux (поддерживается в режиме ручной настройки; требуется ядро 2.6.26 или старше)
Масса: 0,28 кг (устройство без адаптера питания); 0,15 кг (адаптер питания); 0,06/0,02 кг (стандартный/миниатюрный пульт ДУ)

Комплектность поставки.
В комплекте с устройством поставляются следующие принадлежности:

Адаптер переменного тока для питания устройства.
GSM-антенна.
USB-кабель для подключения устройства к компьютеру.
Пульт дистанционного управления.
Компакт-диск с программным обеспечением.
Данное руководство пользователя.



Подготовка к работе.

Внимание! Установку SIM-карты и подключение кабелей к устройству необходимо выполнять именно в том порядке, в котором это указано ниже.
Для функционирования модема NetLine 200S+ в большинстве режимов требуется SIM-карта любого оператора мобильной связи с подключённой услугой GPRS-доступа.

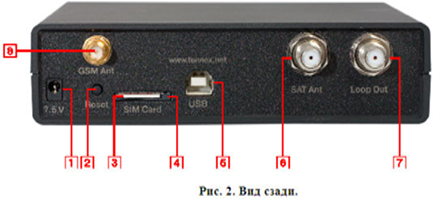

1. Разъём для подключения внешнего адаптера питания.
2. Кнопка аппаратного сброса устройства.
3. SIM-карта (вставлена в разъём).
4. Разъём (холдер) для SIM-карты с автовыталкивателем.
5. Разъём USB-B для подключения устройства к компьютеру.
6. Антенный разъём для подключения кабеля от конвертера спутниковой антенны.
7. «Проходной» антенный разъём (для подключения другого устройства к той же спутниковой антенне).
8. Антенный разъём для подключения GSM-антенны.

Внимание! NetLine 200S+ сможет зарегистрироваться в GSM-сети только в том случае, если на SIM-карте не активна проверка PIN-кода. Если программное обеспечение обнаружит включённую проверку PIN-кода, то будет предложено ввести текущий PIN-код с возможностью отключить проверку PIN-кода при следующих запусках. Также можно предварительно установить SIM-карту в любой мобильный телефон и снять проверку PIN-кода, действуя согласно инструкции к телефону.
Для облегчения установки и извлечения SIM-карты в устройстве применён разъём с автоматической фиксацией и выталкиванием карты, что делает процедуру установки и замены карты максимально простой.

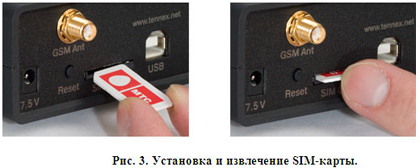

Установка SIM-карты. Разверните устройство задней панелью к себе и найдите щель разъёма для SIM-карты (4, рис.2). Расположите карту контактами вниз и вставьте её в разъём до щелчка фиксатора (рис. 3).

Для извлечения карты нажмите на торец её выступающей из разъёма части, как показано в правой части рис. 3. Сработает автовыталкиватель, и карта выдвинется из разъёма. Возьмитесь за выступающую часть карты, потяните её на себя и извлеките карту из разъёма.

Подключение GSM-антенны.

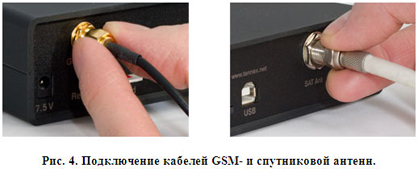

Найдите на задней панели устройства разъём для подключения GSM-антенны. Возьмите GSM-антенну из комплекта поставки устройства и накрутите (по часовой стрелке) её кабель на разъём (рис. 4). Проверьте, чтобы разъём был плотно зафиксирован — хороший контакт в антенном разъёме очень важен для стабильного уровня сигнала. Саму антенну расположите в месте с максимальным уровнем сигнала, например, у окна (рекомендуется располагать антенну на расстоянии не меньше 0,5 м от устройства — это уменьшит наводимые на DVB-S тюнер помехи и улучшит стабильность работы устройства).



Если в месте приёма уровень сигнала недостаточен для устойчивой работы GPRS-соединения, необходимо использовать уличную антенну с большим коэффициентом усиления (антенна должна быть оснащена разъёмом SMA male или соответствующим переходником) или — в совсем неудачных случаях — внешний антенный усилитель.

Примечание. Уровень сигнала GSM-сети зависит от многих факторов, и в общем случае постоянно изменяется. Для его оценки в прилагаемом программном обеспечении имеется шкала, отображающая усреднённый за короткий промежуток времени уровень сигнала. Опытным путём установлено, что для стабильного GPRS-соединения уровень сигнала должен быть больше 20 единиц (достижимый максимум — 31). Минимальный уровень, при котором соединение может быть работоспособно, составляет 10—11 единиц. В целом, качество GPRS-соединения зависит не только от уровня сигнала, но и от общей загруженности сети и прочих факторов, определяемых условиями конкретного места подключения.

Подключение спутниковой антенны.

Для подключения к спутниковому Интернету и приёма программ спутникового телевидения необходима установленная и настроенная на нужный спутник антенна (параболическая тарелка). Базовые инструкции по самостоятельной установке и настройке антенны можно без труда найти в Интернете; также можно воспользоваться услугами квалифицированных установщиков.

Если антенна уже установлена, подключите кабель от неё к разъёму SAT Ant на задней панели устройства. Для подключения кабеля вставьте его центральную жилу в зажим антенного разъёма до упора и закрутите фиксирующую гайку разъёма по часовой стрелке (рис. 4).

Внимание! Подключение антенного кабеля необходимо производить до подключения устройства к компьютеру и включения его в электрическую сеть, а отключение — после отключения устройства от электрической сети.
Подключение адаптера питания. Найдите адаптер питания в комплекте поставки устройства. Подключите разъём адаптера питания в ответную часть разъёма с надписью 7.5V на задней панели устройства (1, рис. 2) и только после этого подключите сетевую вилку адаптера к электрической сети. При этом на адаптере питания должен загореться светодиод, индицирующий наличие питающего напряжения.

Подключение USB-кабеля.

Найдите USB-кабель (типа A-B) в комплекте поставки устройства. Подключите конец кабеля с разъёмом типа B (квадратного сечения) к ответной части разъёма на задней панели устройства, а разъём на другой части кабеля — к свободному USB-порту компьютера.



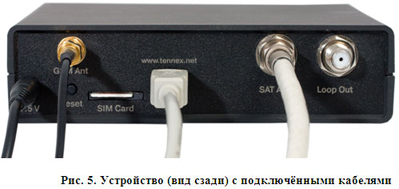

Примечание. Устройство рассчитано на работу с портом USB 2.0 (Hi-Speed USB). При подключении к порту USB 1.1 устройтво может быть использовано только как GPRS-модем. Внимание! Подключение USB-кабеля необходимо производить после подключения блока питания устройства и включения его в электрическую сеть. В противном случае операционная система не распознает входящий в состав устройства DVB-S2 тюнер.
