Вызвать мастера или установить спутниковую антенну самостоятельно?

Данная инструкция является базовой и цель её размещения -помочь сориентироваться в порядке монтажа и настроике антенны.
Администрация "InterComService" не несет никакой ответственности, а наоборот призывает Вас доверить установку и настройку оборудования нашим специалистам. Заказать вызов мастера вы можете по телефону: 542-80-96.




Последовательность действий при установке и настройке спутниковой антенны:

1.Соберите антенну следуя инструкции по ее сборке. Для определения правильного угла установки антенны потребуется две специальные компьютерные программы.


2. С помощью программы SMW Link рассчитайте угол азимута и наклона по элевации антенны:

Входные данные:
Latitude и Longitude - широта и долгота Вашего месторасположения.
Satellite position - позиция спутника (восточная долгота - со знаком "+" западная - минус)

Координаты долготы и широты вашего месторасположения можно узнать с помощью второй программы, которую так же можно скачать здесь.


Выходные данные:
Azimuth - азимут положения спутника

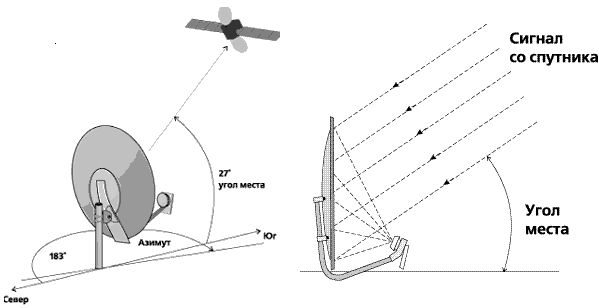

Elevation - угол возвышения спутника над горизонтом (для расчета угла наклона по элевации офсетной антенны диаметром 60, 85, 100 или 125 см нужно из получившегося числа вычесть примерно 26 градусов)

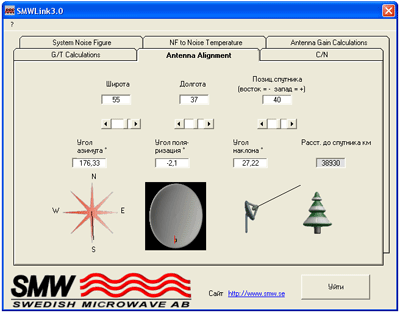

3. На рисунке показан фрагмент из программы определения азимута и угла места возвышения спутника Экспресс-АМ 1 (40 градусов в.д.) для города Москвы (55 градуса северной широты, 37 градусов восточной долготы). Результат получился 27,22 минус 26 градусов, следовательно антенна должна быть установлена практически вертикально. Эта программа так же предоставит визуальное направление антенны на нужный спутник.



4. 5. Выберите место установки антенны - на стене или крыше здания, где обеспечивается прямой безпрепятственный обзор на южный горизонт.


6. Предварительно закрепите антенну на прочно установленном стеновом кронштейне или вертикальной мачте.


7. Поймав сигнал со спутника (первоначально будет слабым), добейтесь его максимального усиления путем более точного направления антенны и поворота конвертера вокруг его оси на требуемый угол. Затяните все винты и болты, стараясь не сбить точную настройку антенны. При установке необходимо учитывать ветровые нагрузки особенно, если это антенна размером более 125 см.



В КАЧЕСТВЕ ПРИМЕРА ИНСТРУКЦИЯ
КАК НАСТРОИТЬ РЕСИВЕР DRE-5000
ДЛЯ ПРИЕМА КАНАЛОВ ТРИКОЛОР ТВ



Подключить сат-кабель к гнезду LNB in приемника.
Подключить приемник к телевизору (RF out либо SCART).
Если ресивер подключается впервые, то после включения в сеть, на экране тв будет раздел "Установка языка"-нажимаем "Далее". Появляется раздел "Настройка AV выхода"; если есть необходимость, изменяем настройки, если нет: нажимаем "Далее".
Попадаем в раздел поиска каналов,. где в нижнем правом углу находится шкала настройки на спутник (сила и качество сигнала). Если Ваша антенна не настроена на спутник Eutelsat W4-настраиваем как указано выше значение уровня сигнала по верхней шкале должно быть не ниже 90%, по нижней-70%. Выбираем "Тип поиска" - "Триколор ТВ" нажимаем "Далее", включается поиск каналов, по окончании на экране появляется надпись "Сохранить найденные каналы" - "Да".
Появляется таблица "Настройка времени" : "Сдвиг UTC +03.00", "Обновлять со спутника - да", "Год - текущий", "Месяц - текущий", "День - текущий", "Местное время - текущее". Нажать "ОК".
Каналы пакета "Триколор ТВ" сохранены
Нажимаем кнопку "Меню" на пульте - на экране "Настройка" - вводим PIN (по умолчанию "0000") - "Автоматический поиск" - появляется таблица настроек, где в разделе "Тип поиска" выбираем "Быстрый", нажимаем "Начать поиск" - "Сохранить найденные каналы" - "Да".
"Меню" - "Настройка" - PIN 0000 - "Ручной поиск" - оставляем без изменения, кроме "Частота" - вводим 12174, "Поляризация" - Левая, "Скорость потока" - 4340, "FEC" - 3/4 "Начать поиск" - "Сохранить каналы" - "Да".
Далее в разделе "Частота" меняем значение на 12207, "Поляризация" - Правая, "Скорость потока" - 27500, "FEC" - 3/4 - "Начать поиск" - "Сохранить каналы" - "Да"
Далее в разделе "Частота" меняем значение на 12360, "Поляризация" - Правая, "Скорость потока" - 27500, "FEC" - 3/4 - "Начать поиск" - "Сохранить каналы" - "Да" . Нажать на пульте кнопку "Exit" три раза.
Для того, чтобы из 120 каналов выбрать только работающие 47- находим в инструкции к ресиверу раздел "Упорядочить избранное".

P.S Согласитесь на первый взгляд установка и настройка проста и если все прошло без проблем, то ВАМ не понадобятся услуги мастера, но не забывайте, что в большинстве случаев лучше вызвать опытных специалистов, которые быстро, качественно и профессионально проведут монтаж и настройку. .

Оформить заявку для вызова мастера и узнать расценки по монтажу ВЫ можете здесь.
