спутниковое телевидение ALCAD CAD-704 Мини-станция для приема DVB-T2, 32 канала, 5 входов МВI-FM/MBII-DAB/ДМВ.
CAD704 ALCAD ЭФИРНОЕ ТВ ОБОРУДОВАНИЕ / ALCAD Головные станции DVB-T2 / Мини -Станции Alcad для DVB-T2

спутниковое телевидение

Описание

ALCAD CAD-704 Мини-станция для приема DVB-T2 с двойным преобразованием частоты, системой АРУ и канальными фильтрами с высокой селективностью на ПАВ. Станция ALCAD CAD-704 может обрабатывать до 32 х одинарных канала с полосой 8 мГц. в диапазонах МВII и ДМВ. Станция CAD-704 имеет 5 входов МВI-FM/MBII-DAB/ДМВ. Вход МВI-FM работает как диапазонный усилитель. Каждый вход имеет отдельный регулируемый предварительный усилитель. На входе усилителя установлен переключаемый фильтр LTE700/LTE800. Канальные фильтры CAD-704 могут работать как с конвертацией канала, так и в режиме "прямого усиления". По канальная АРУ, для выравнивания уровней каналов. Высокая мощность CAD-704 сигнала на выходе позволяет применять станцию для небольших и средних инсталляций без дополнительного усилительного оборудования. Есть режим автоматической настройки станции CAD-704. Блок питания идет в комплекте.
Производитель:
Испания

ALCAD CAD-704 Мини-станция для приема DVB-T2

CAD-704 Mont Blanc ЦИФРОВОЙ ПРОГРАММИРУЕМЫЙ УСИЛИТЕЛЬ
■ 5 входов
■ функция автоматического сканирования
■ фильтр LTE700 5G / LTE800 4G
■ 64 фильтра с высокой избирательностью
■ поканальная система АРУ
■ конвертация до 32-х одинарных канала
■ 24 знака LCD дисплей
■ металлический, экранированный корпус


Компактная станция для приема цифрового DVB-T/T2 ТВ вещания. Большая выходная мощность позволяет использовать станцию для небольших инсталляций без дополнительного оборудования. Программируемая компактная станция ALCAD CAD-704 с конвертацией и высокой избирательностью по соседнему каналу для приема DVB-T/T2. Высокий уровень выходного сигнала CAD-704 позволяет использовать станцию при небольших и средних инсталляциях.

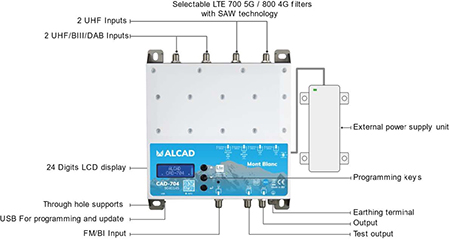

Схема подключения ALCAD CAD-704


Характеристики ALCAD CAD-704:

Кол-во входов: 1 х FM/BI, 2 х UHF/BIII/DAB, 2 х UHF
Диапазоны частот : (40 .. 108 MHz), (170 .. 240 MHz), (470 .. 694/790/862 MHz)
Кол-во фильтров: 32
Кол-во каналов в фильтре: 1 или 2
Входной уровень (дБмкВ): FM/BI 35-90, BIII/DAB и UHF 40-110
Регулировка уровня входного усилителя: 0-20 дБ
Диапазон регулировки АРУ: 40 дБ
Избирательность: 35@1MHz
Усиление: BIII/DAB 50 дБ, FM/BI и UHF 40 дБ
Максимальный выходной уровень (дБмкВ): 120 (IM3 DIN 45004В -60 dBc)
Напряжение питания: (внешний источник DC 20V 2.25А)

Компактная станция на 5 входов, встроенная функция авто-скан, и переключаемые входные LTE фильтры. Имеет до 64 фильтров с высокой избирательностью и встроенной АРУ, позволяет конвертировать до 32 одинарных ТВ канала. Встроенный LCD дисплей на 24 знака, металлический, литой корпус.




ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ CAD-704

Данный продукт ALCAD CAD-704 соответствует требованиям Radio Equipment Directive RED 2014/53/EU, требованиям для низковольтного оборудования Low Voltage Directive LVD 2014/35/EU и директиве о рисках использования опасных веществ the Risk of Hazardous Substances Directive RoHS 2011/65/EU, поэтому ALCAD CAD-70 4 маркируется знаком CE. Class A Этот продукт соответствует более строгим требованиям проверки в соответствии с EN 50083-2, класс качества A.
